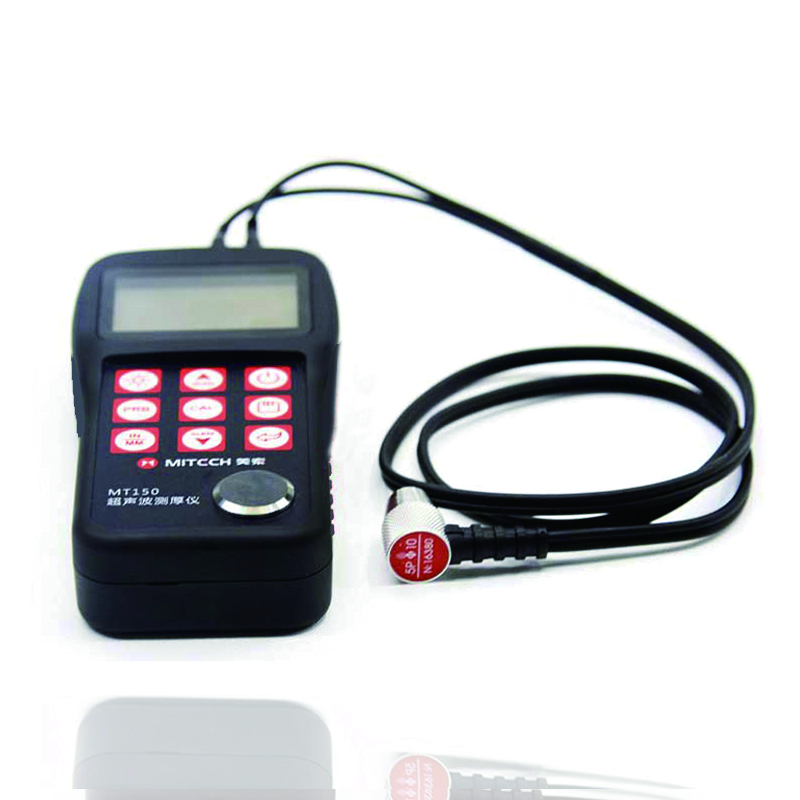

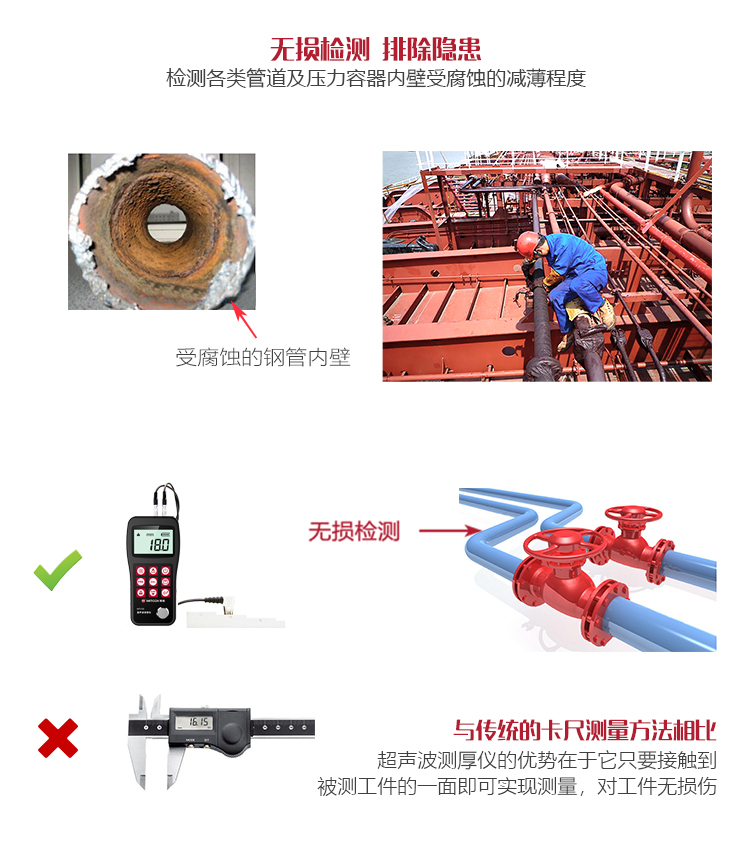

產品概述美泰MT150 超聲波測厚儀，基于超聲波測量原理，可對金屬、塑料、陶瓷、玻璃及其他多種超聲波的良導體材料進行厚度測量，也可實現對材料聲速的反測。與傳統的測量方法相比，超聲波測厚儀的優勢在于它只要接觸到被測工件的一面即可完成測量，其獨特的無損檢測性能為封閉類管材、容器等厚度檢測受局限的工況提供了完美的解決方案，被廣泛應用于石油、化工、冶金、造船、航空、航天等領域的生產設備中各種管道及壓力容器腐蝕減薄程度的監測，也可用于對各種板材及各種加工零件做精確的測量。

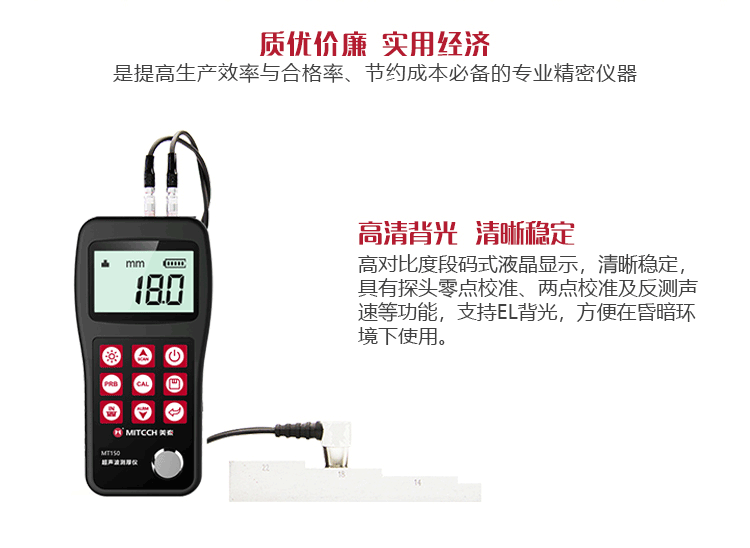

功能用途適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度可配備多種不同頻率、不同晶片尺寸的雙晶探頭使用具有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正已知厚度可以反測聲速，以提高測量精度具有耦合狀態提示功能有EL背光顯示，方便在光線昏暗環境中使用有剩余電量指示功能，可實時顯示電池剩余電量具有自動休眠、自動關機等節電功能小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾。

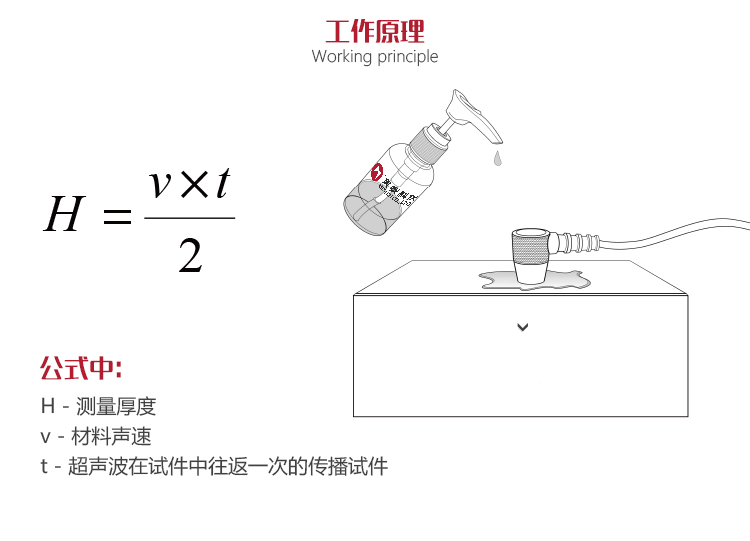

工作原理本超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，精確地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。
H=v×t/2
式中：H－測量厚度
v－材料聲速
t－超聲波在試件中往返一次的傳播時間
為確保探頭正常工作，需使用耦合劑以隔絕探頭表面與待測工件表面間的空氣，這種液體用于探頭及工件間的耦合，稱之為耦合劑工作條件環境溫度：操作溫度－20℃～＋50℃
存儲溫度：-30℃～＋70℃
相對濕度≤90％
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵儀器特點適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度

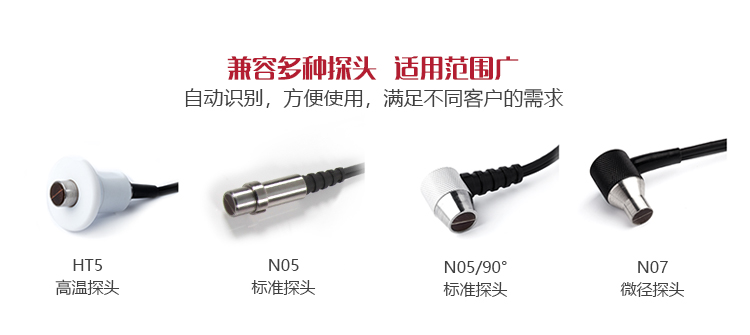

可兼?zhèn)涠喾N不同頻率、不同晶片尺寸的雙晶探頭使用
具有探頭零點校準、兩點校準功能,可自動修復系統誤差
已知厚度可以反測聲速，以提高測量精度
具有耦合狀態提示功能
有EL背光功能，方便在光線昏暗環境中使用
有剩余電量指示功能，可實時顯示電池剩余電量
具有自動休眠、自動關機等節電功能
小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾操作方法及注意事項

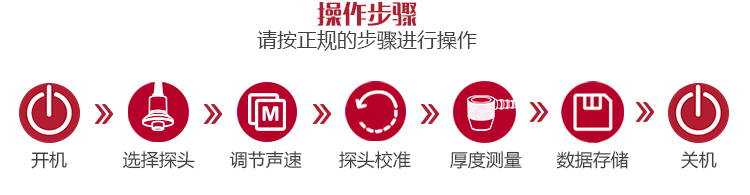

① 將探頭插頭插入儀器探頭插座中；
② 按開機鍵，伴隨著開機蜂鳴聲，儀器屏幕顯示開機畫面后自動進入測量界面，并顯示當前儀器中設置的聲速值，此時儀器的各參數為上次關機前使用的參數。

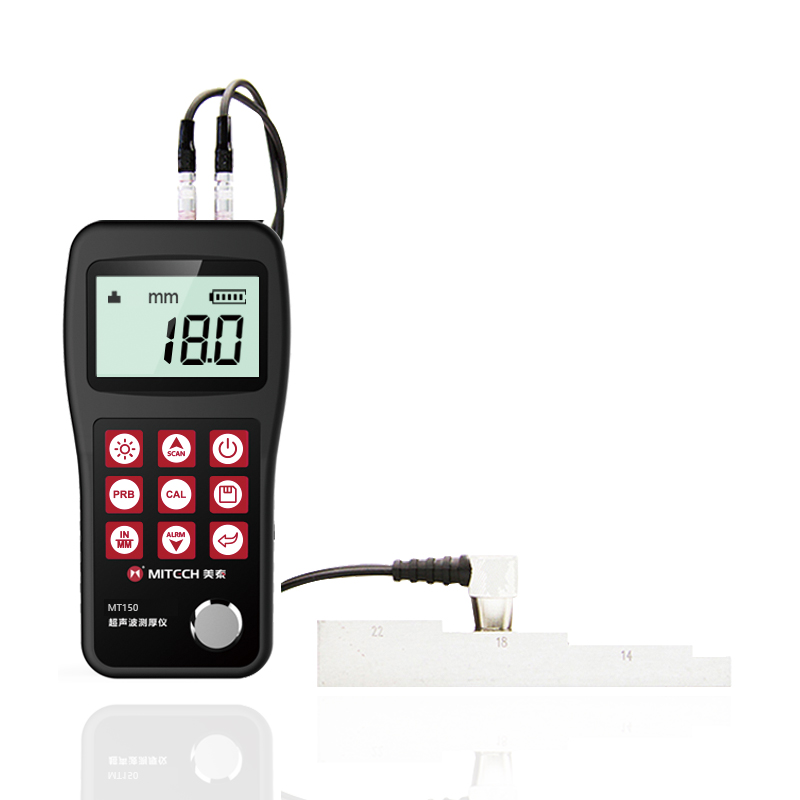

探頭零點校準
在每次更換探頭、改變聲速、更換電池、環境溫度變化較大或者測量出現偏差時應進行探頭校準。此步驟對保證測量準確度十分關鍵。如有必要，可重復多次。步驟如下：
① 按PRB鍵，操作提示顯示當前探頭型號設置；
② 按上鍵及下鍵，設定為正在使用的探頭型號；
③ 測量儀器上提供的標準試塊（（4.00±0.01）mm，當聲速為5920m/s時）；
④ 儀器顯示校準測量值（（4.00±0.01）mm，當聲速為5920m/s時），校準過程完畢。
注意：
只限于將探頭耦合在儀器面板上的標準試塊上進行校準，而不得在其它任何試塊上使用此鍵，否則將引起測量錯誤。
注意事項：

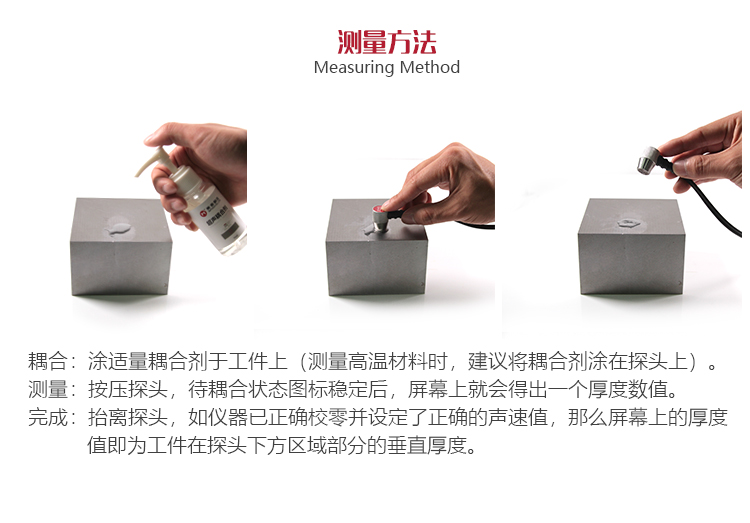

厚度測量將耦合劑均勻涂于被測區域，將探頭與被測材料表面緊密耦合，屏幕將顯示被測區域的測量厚度。當探頭與被測材料良好耦合時，屏幕將顯示耦合標志，如果耦合標志閃爍或無耦合標志則表示耦合狀況不好。移開探頭后，耦合標志消失，厚度值保持。測量中注意事項
測量時，只有出現耦合圖標并穩定時，才是良好的測量；
若被測體表面有大量耦合劑時，當探頭離開被測體表面時，耦合劑會引起誤測。因此測量結束時，應迅速將探頭移開被測體表面。

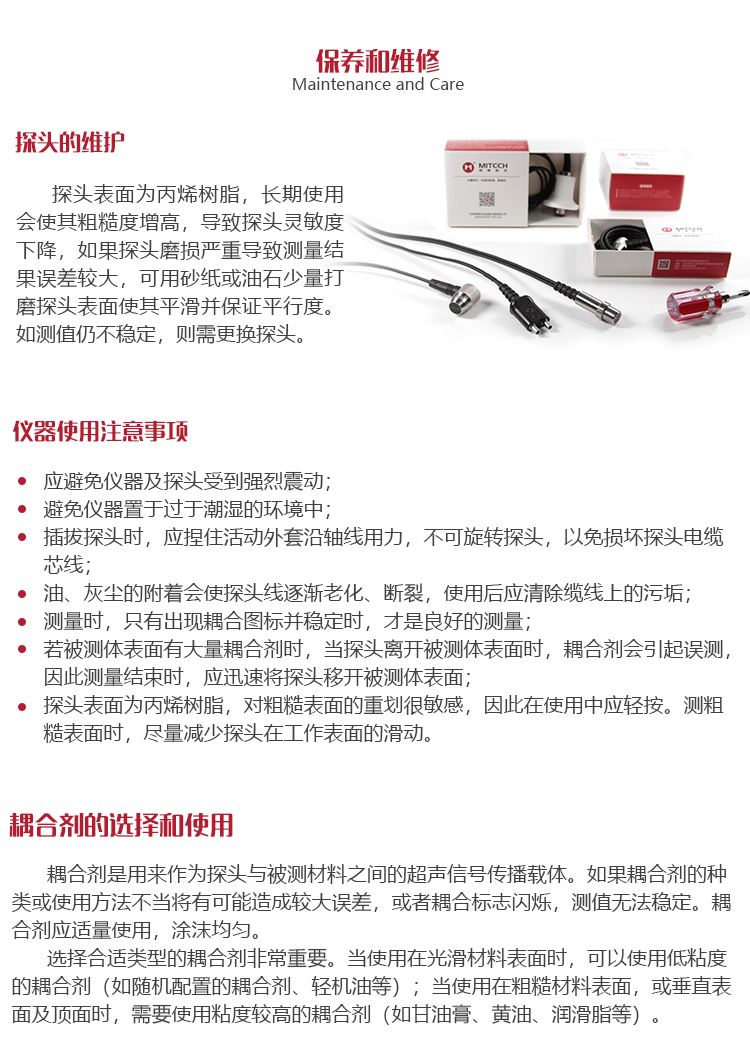

探頭表面為丙烯樹脂，對粗糙表面的重劃很敏感，因此在使用中應輕按；測粗糙表面時,盡量減少探頭在工作表面的劃動。
常溫測量時，被測物表面不應超過60℃，否則探頭不能再用。
若探頭磨損，測量會出現示值不穩，此時應更換探頭。
儀器的保養與維護電池容量接近用完或用完時，應該及時更換電池，以免影響測量精度。儀器長時間不使用時應將電池取出，以免電池漏液，腐蝕儀器盒與電極片標準試塊的清潔
由于使用標準試塊對儀器進行校準時，需涂耦合劑，所以請注意試塊的防銹。使用后將標準試塊擦干凈。氣溫較高時不要沾上汗液。長期不使用應在隨機試塊表面涂上少許油脂防銹，當再次使用時，將油脂擦凈后，即可進行正常工作機殼的清潔
酒精、稀釋液等對機殼尤其是視窗有腐蝕作用，故清洗時，用少量清水輕輕擦拭即可 -
-

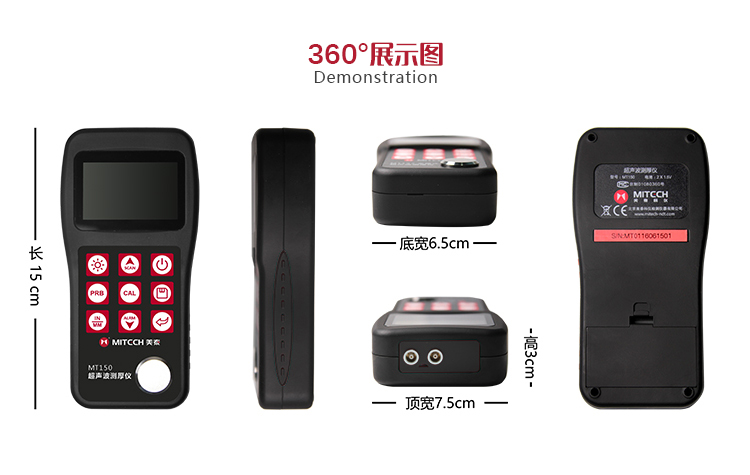

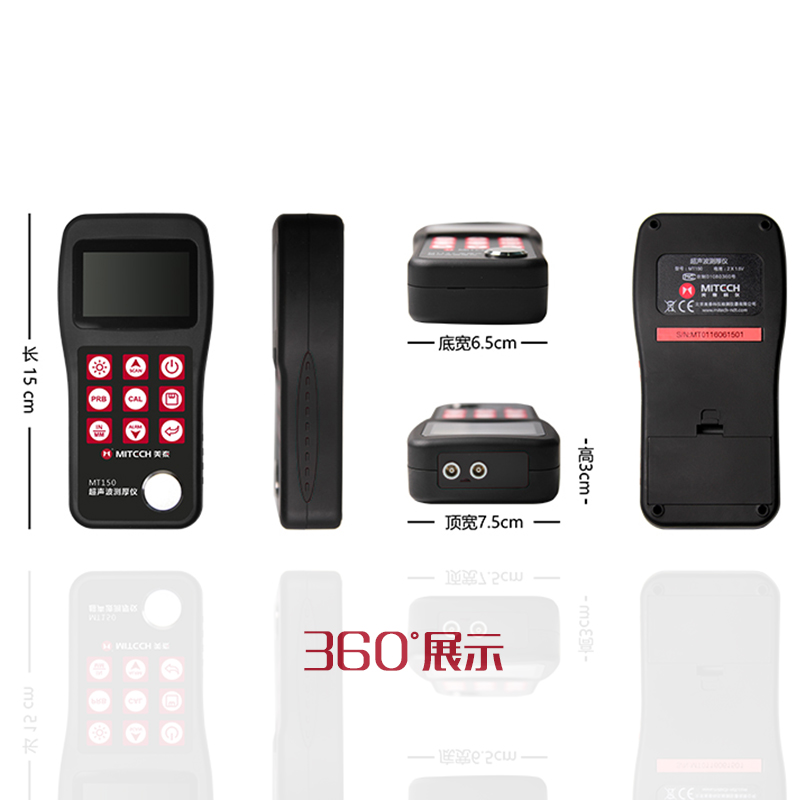

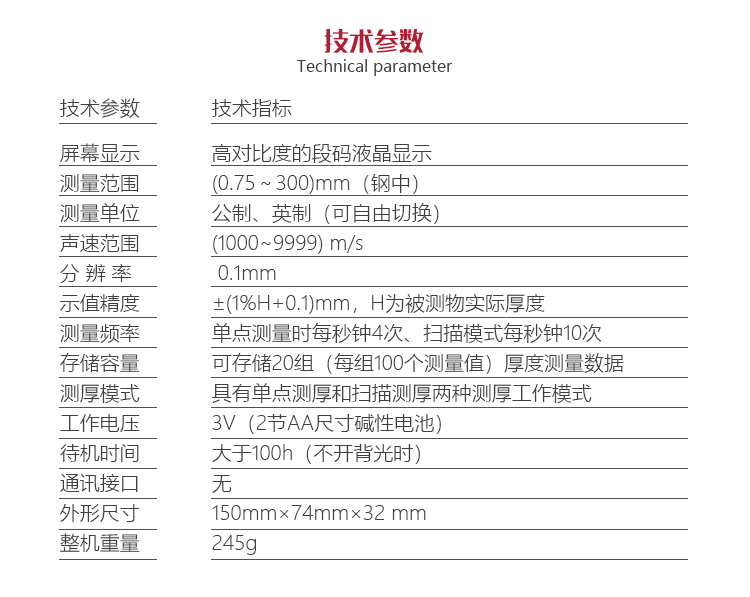

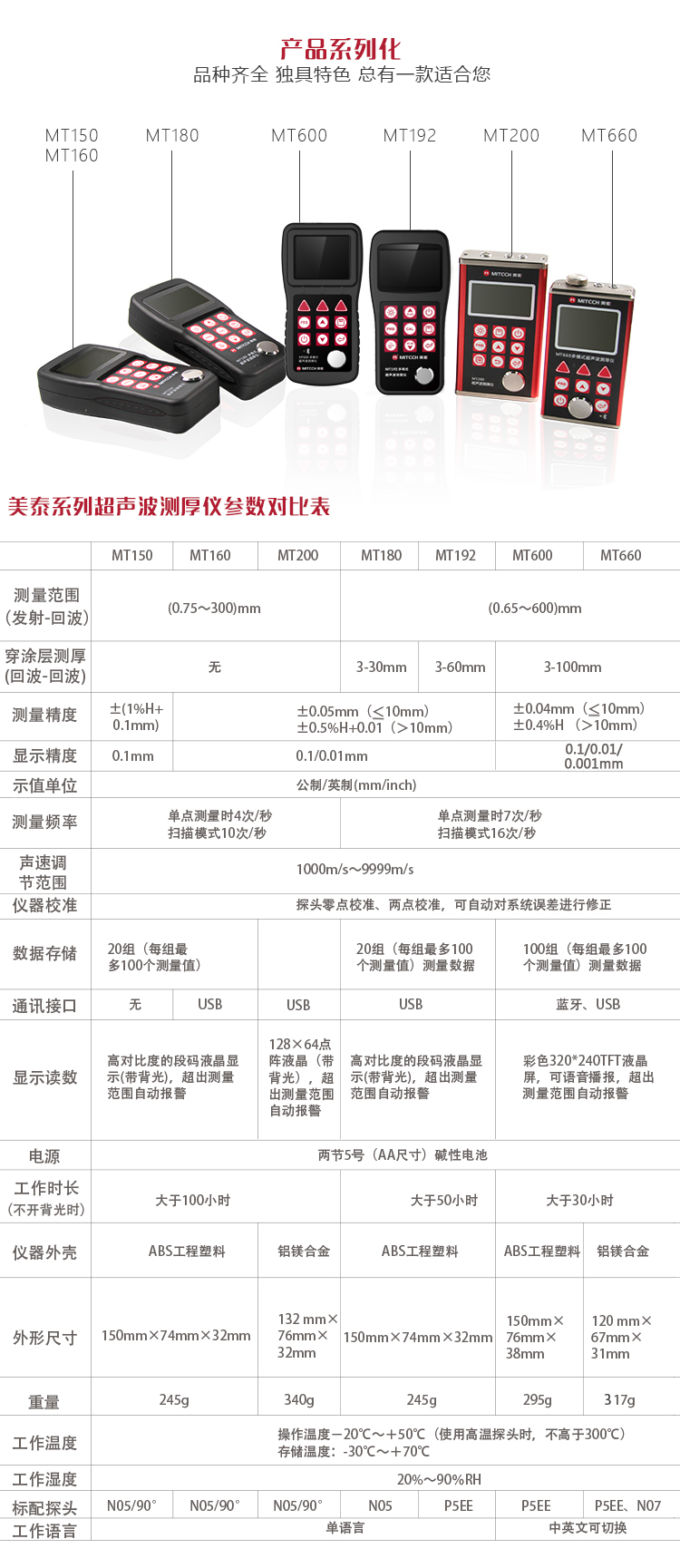

測量范圍 (0.75～300)mm（鋼中），公制與英制可自由轉換 工作頻率 (2.5-7）MHZ 探頭直徑 測厚探頭N05直徑10MM、微晶探頭N07直徑6MM、高溫探頭HT5直徑12MM、粗晶探頭N02直徑12MM 最小管徑 Φ15mm×2.0mm 分辨率 0.1mm 示值誤差 ±(1%H+0.1)mm；H為被測物實際厚度 測量周期 單點測量時每秒鐘4次、掃描模式每秒鐘10次 顯示 高對比度的段碼液晶顯示，高亮度EL背光 聲速范圍 (1000~9999) m/s 測厚模式 單點模式和掃描模式 探頭校準 零點校準、兩點校準 反測聲速 支持，可對已知厚度物體反測聲速 顯示模式 單點測量 單位制式 公制或者英制 工作語言 中文 存儲 可存儲20組（每組最多100個測量值）厚度測量數據 通訊接口 無 數據打印 無 供電 3V（2節AA尺寸堿性電池） 節電方式 低功耗設計 持續工作時間 大于100h（不開背光時） 環境溫度 操作溫度－20℃～＋50℃；存儲溫度：-30℃～＋70℃ 相對濕度 ≤90％ 外殼材質 ABS工程塑料 外型尺寸 150mm×74mm×32 mm 整機重量 1.3KG PC端軟件 無 語音播報數據 無 -

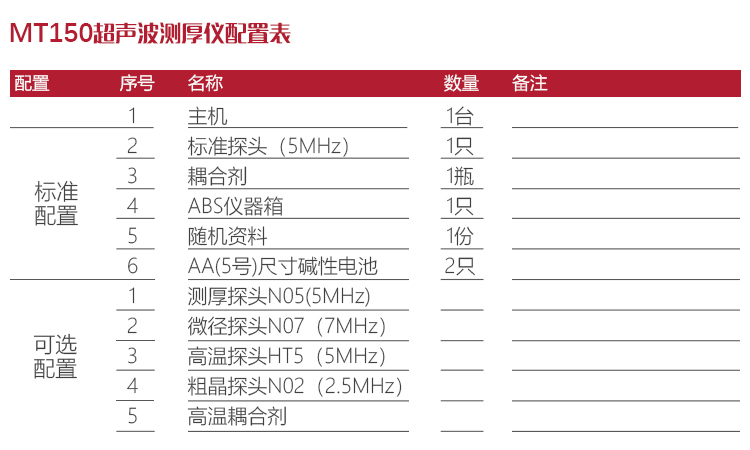

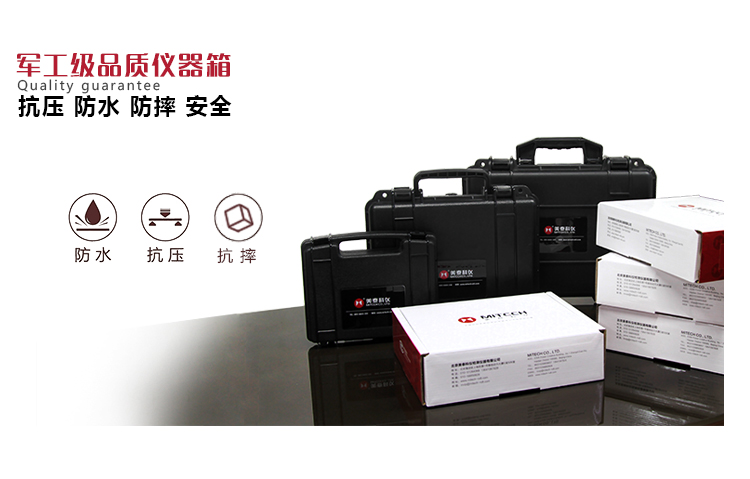

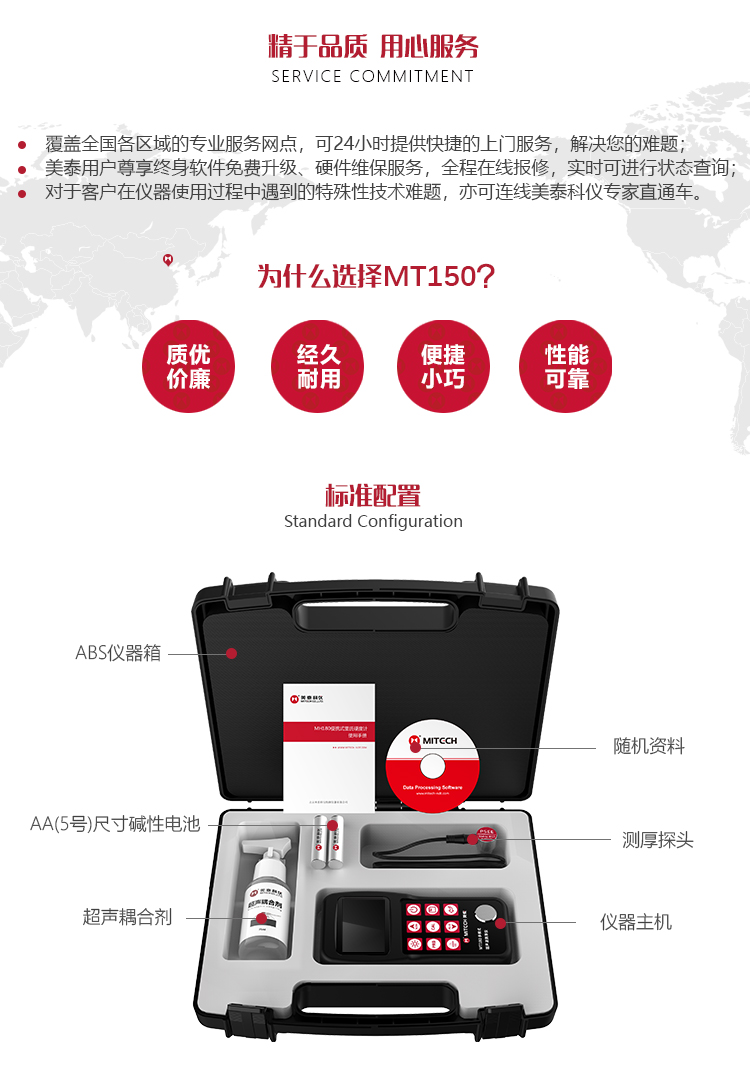

美泰超聲波測厚儀儀器箱 美泰系列超聲波測厚儀儀器箱，長:27cm;寬:22.5cm;高:7.5cm;重:698g。采用ABS工程塑料精制而成，密封防水、抗摔防震，具有耐熱性、耐低溫等優良性能，可有效防御惡劣環境中的油污、粉塵及各種腐蝕，箱體尺寸符合航空、列車攜帶標準（可放于座位底下和行李架上），安全、可靠、穩定。
美泰標準超聲測厚探頭N05 美泰標準超聲測厚探頭N05，適用于美泰全線超聲波測厚儀產品，可替代90o彎角標準探頭N05作為標準配置（需提前注明）。標準超聲測厚探頭N05頻率：5MHz，探頭晶片直徑：10mm,測量范圍為普通測厚儀：1.0mm~230mm（鋼）；多模式測厚儀：1.0mm~600mm（鋼），最小管徑:Φ20mm×3.0mm，探頭線纜長度：90cm。美泰測厚儀探頭由壓電陶瓷、工程塑料、不銹鋼等材質精心研制而成，一體壓鑄工藝，夾板式探頭設計，拔插方便，有效降低因頻繁插拔而產生的故障率，精準耐用。被廣泛應用于石油、化工、冶金、造船、航空、航天等領域的生產設備中的各種管道及壓力容器腐蝕減薄程度的監測，也可用于對各種板材及技工零件做精確測量。
美泰超聲耦合劑 耦合劑是涂在探頭與被測工件表面用來隔絕空氣的介質，選用適當粘度的耦合劑對于精準測量至關重要，美泰系列超聲波測厚儀標配75ml超聲專用耦合劑,用于隔絕探頭表面與待測工件表面間的空氣，使探頭產生的超聲波能夠有效進入被測工件，確保厚度測量的精準性，擠壓式瓶裝，清潔衛生環保，建議測量光滑材料時選用粘度較低的耦合劑，測量較為粗糙的材料時使用粘度較高的耦合劑（如甘油膏、黃油等）

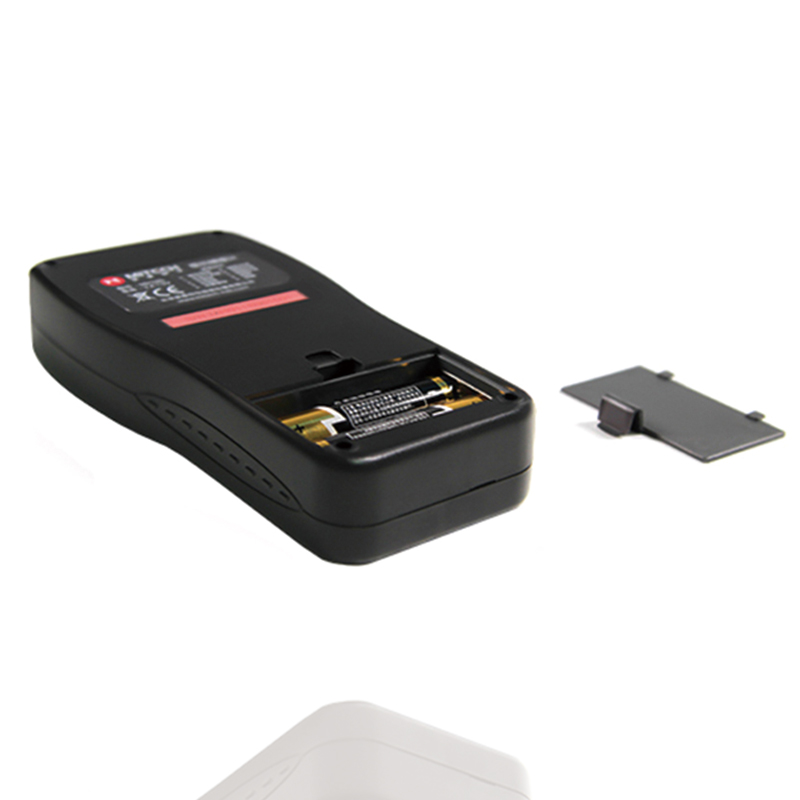

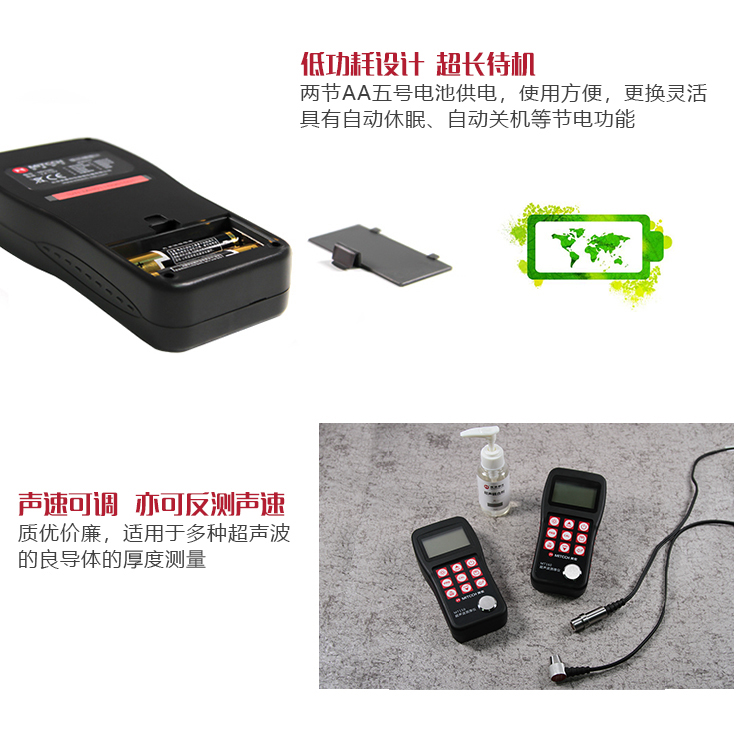

AA（5號）尺寸堿性電池 美泰系列超聲波測厚儀，均采用低功耗設計理念，超長待機，MT150/MT160/MT200/MT180/MT192/MT280/MT600/MT660均由兩節AA五號電池供電、更換方便。
美泰超聲波測厚儀隨機資料 美泰系列便攜式超聲波測厚儀附有專用的隨機裝箱資料。包括產品合格證、保修卡、產品說明書、裝箱清單。隨機資料采用專用的銅版紙印制，說明書圖文設計，美觀、易懂、便于長久保存。注：美泰品牌系列產品的隨機資料均可登陸euxwp122.cn下載電子版。 -

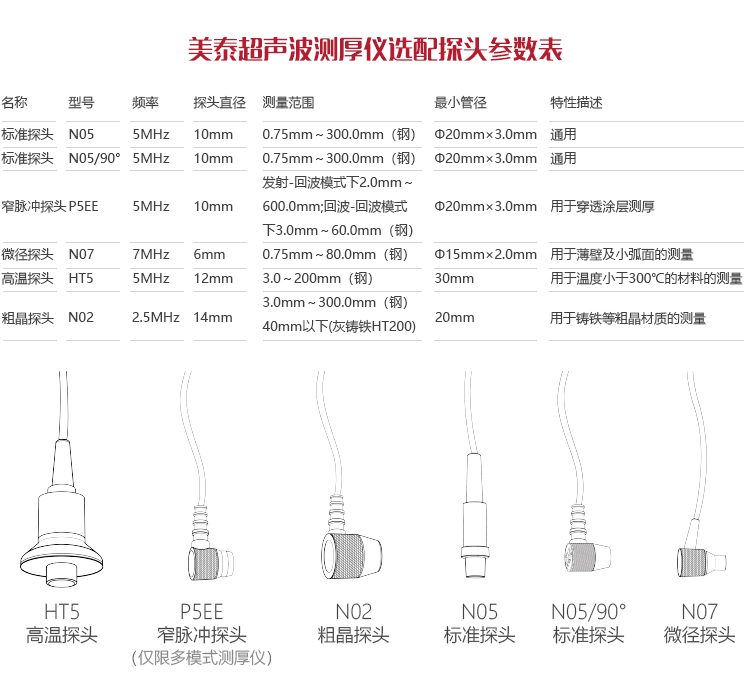

美泰超聲波測厚儀粗晶探頭 美泰粗晶超聲測厚探頭N02，適用于美泰全線超聲波測厚儀產品，為可選配置。粗晶超聲測厚探頭N02頻率：2.5MHz，探頭晶片直徑：14mm,適用于鑄鐵等粗晶材質的測量；測量范圍為普通（單模式）測厚儀：3mm-300mm（鋼），多模式測厚儀：3mm-600mm（鋼）、3-40mm（灰鑄鐵），最小管徑:Φ20mm，探頭線纜長度：90cm。美泰N02測厚探頭由壓電陶瓷、工程塑料、不銹鋼等材質精制而成，一體壓鑄工藝，有效降低因頻繁插拔而產生的故障率，精準小巧。被廣泛應用于石油、化工、冶金、造船、航空、航天等領域的生產設備中的各種管道及壓力容器腐蝕減薄程度的監測，也可用于對各種板材及技工零件做精確測量。
美泰超聲波測厚儀微徑探頭 微徑超聲測厚探頭N07，適用于美泰全線超聲波測厚儀產品，為MT660型號的標準配置。微徑超聲測厚探頭N07頻率：7MHz，探頭晶片直徑：6mm,適用于薄壁及小弧面的測量；測量范圍為普通（單模式）測厚儀：0.75mm~80mm（鋼），多模式測厚儀：0.65mm~200mm（鋼），最小管徑:Φ15mm×2.0mm，探頭線纜長度：90cm。美泰測厚儀探頭由壓電陶瓷、工程塑料、不銹鋼等材質精心研制而成，一體壓鑄工藝，夾板式探頭設計，拔插方便，有效降低因頻繁插拔而產生的故障率，精準小巧。被廣泛應用于石油、化工、冶金、造船、航空、航天等領域的生產設備中的各種管道及壓力容器腐蝕減薄程度的監測，也可用于對各種板材及技工零件做精確測量。
美泰超聲波測厚儀高溫探頭HT5 美泰高溫超聲測厚探頭HT5，適用于美泰全線超聲波測厚儀產品，為可選配置。高溫超聲測厚探頭HT5頻率：5MHz，探頭晶片直徑：12mm,適用于300 ℃以下的高溫材質的厚度測量；測量范圍為普通（單模式）測厚儀：3mm-200mm（鋼），多模式測厚儀：1mm-600mm（鋼），最小管徑:Φ30mm，探頭線纜長度：70cm。美泰HT5高溫探頭由壓電陶瓷、工程塑料、不銹鋼等材質精制而成，一體壓鑄工藝，有效降低因頻繁插拔而產生的故障率，精準小巧。被廣泛應用于石油、化工、冶金、造船、航空、航天等領域的生產設備中的各種管道及壓力容器腐蝕減薄程度的監測，也可用于對各種板材及技工零件做精確測量。
美泰超聲波測厚儀高溫耦合劑MHTC-II 美泰高溫耦合劑GW-II是美泰系列超聲波測厚儀的可選配置之一，高溫耦合劑GW-II（40g）適用于溫度低于300℃的材質的高溫探頭與被測工件的耦合，較普通耦合劑相比，高溫耦合劑耐熱性更高，使用時不會產生煙氣，健康環保，不易凍結、流溢，可保證高溫情況下的探頭與被測材料之間超聲信號的正常傳播，以實現精準測量，是高溫測厚必備的輔件。使用時，測量溫度較高時，建議涂在探頭上使用。
90o彎角標準探頭N05 美泰彎角標準超聲測厚探頭N05/90o，適用于美泰全線超聲波測厚儀產品，為MT150、MT160、MT200等型號的標準配置。
標準超聲測厚探頭N05頻率：5MHz，探頭晶片直徑：10mm,測量范圍普通測厚儀：1.0mm~230mm（鋼）；多模式測厚儀：1.0mm~600mm（鋼），最小管徑:Φ20mm×3.0mm，探頭線纜長度：90cm。美泰測厚儀探頭由壓電陶瓷、工程塑料、不銹鋼等材質精心研制而成，一體壓鑄工藝，夾板式探頭設計，拔插方便，有效降低因頻繁插拔而產生的故障率，精準耐用。被廣泛應用于石油、化工、冶金、造船、航空、航天等領域的生產設備中的各種管道及壓力容器腐蝕減薄程度的監測，也可用于對各種板材及技工零件做精確測量。
