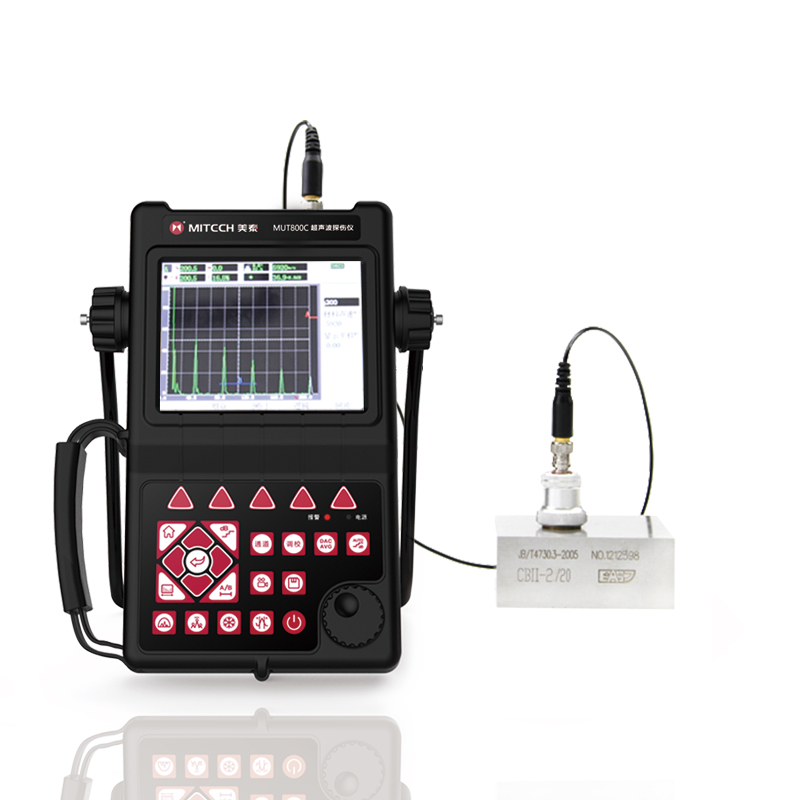

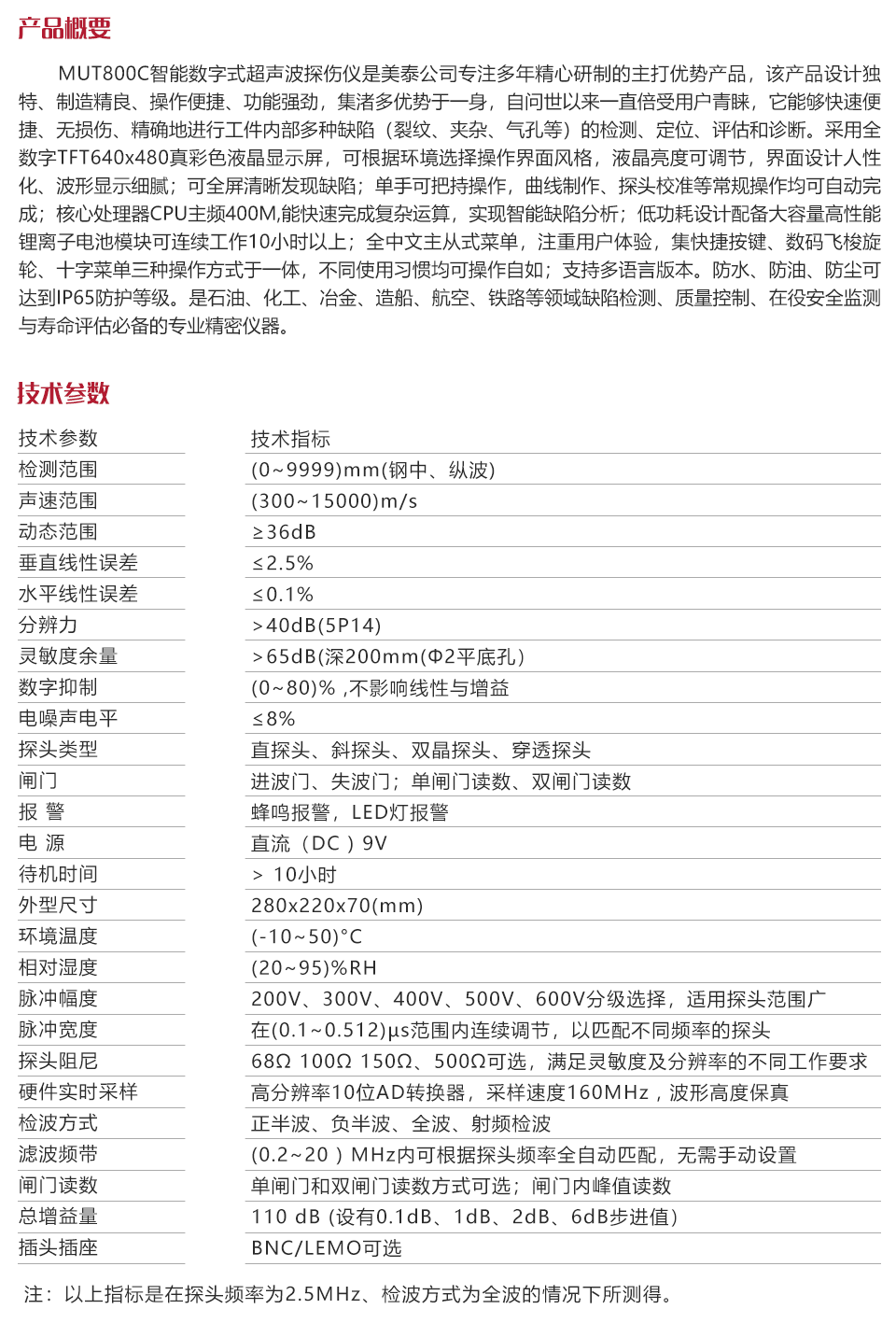

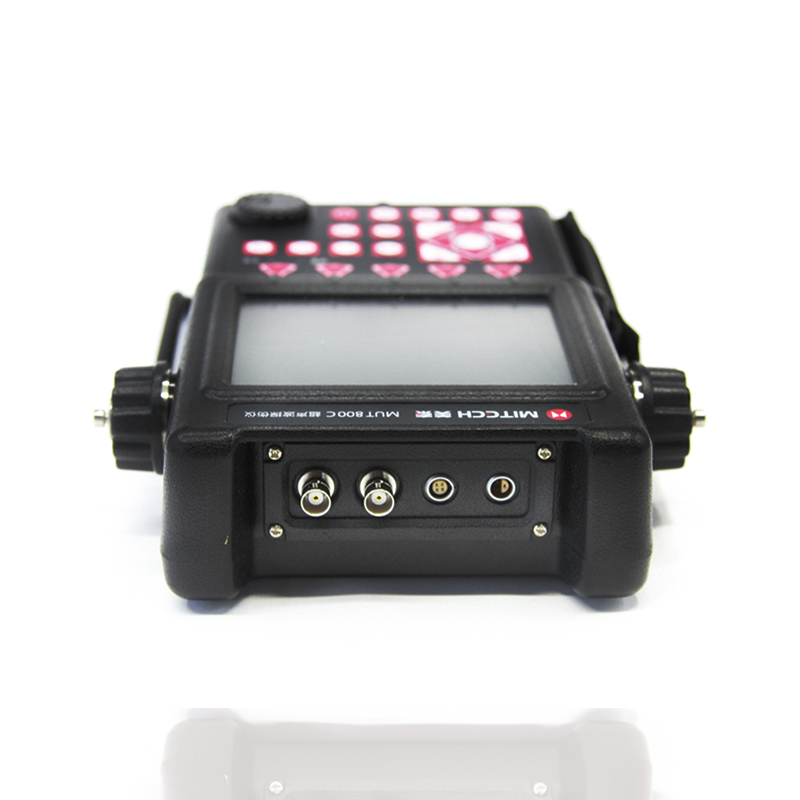

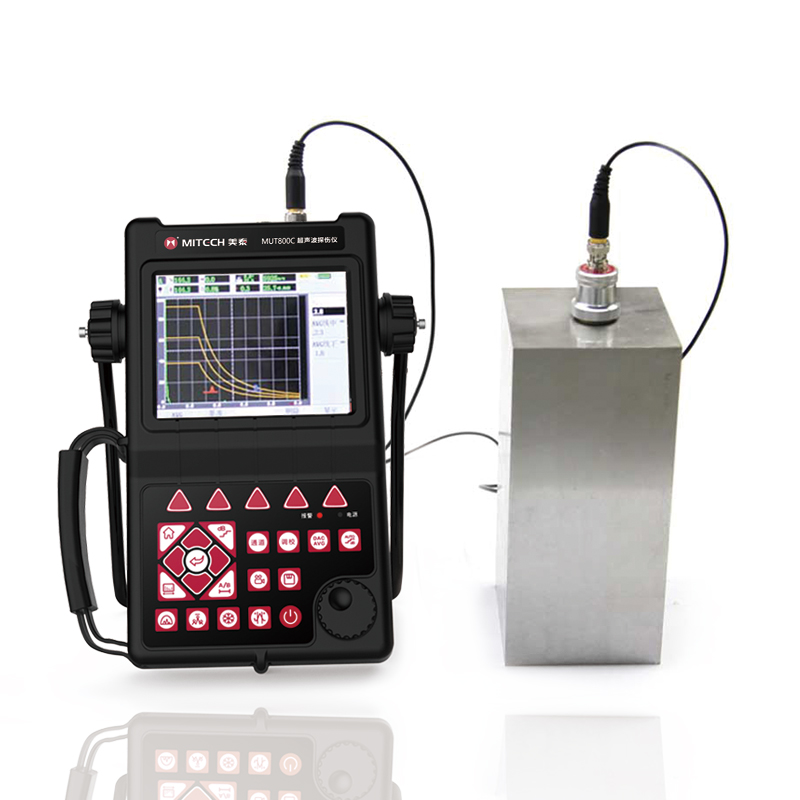

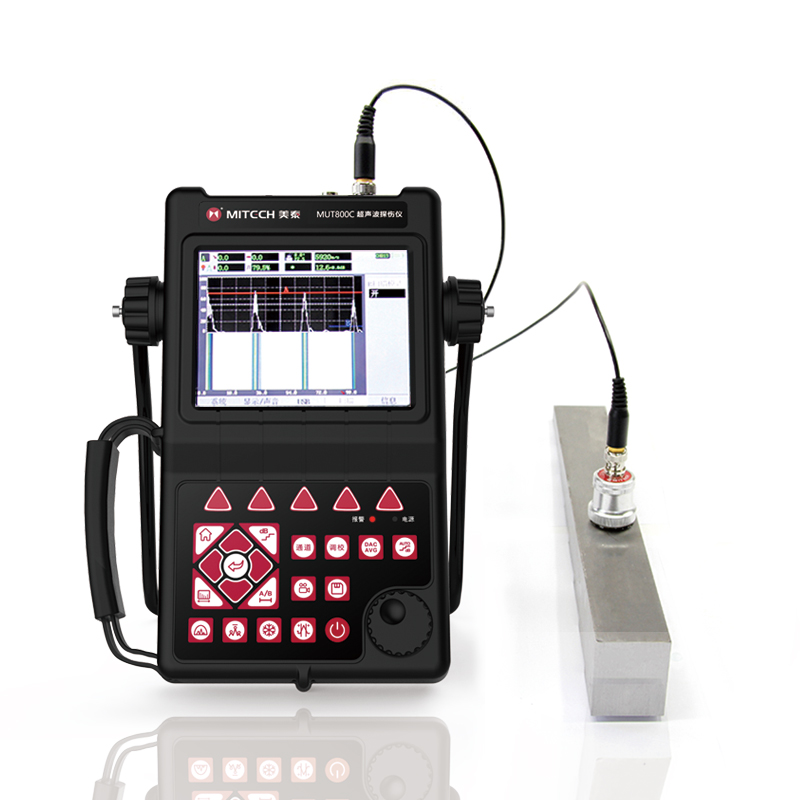

產品概述MUT800C智能數字式超聲波探傷儀是美泰公司專注多年精心研制的主打優勢產品，該產品設計獨特、制造精良、操作便捷、功能強勁，集諸多優勢于一身，自問世以來一直倍受用戶親睞，它能夠快速便捷、無損傷、精確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。采用全數字TFT 640×480真彩色液晶顯示屏，可根據環境選擇操作界面風格，液晶亮度可調節，界面設計人性化、波形顯示細膩；可全屏清晰發現缺陷；單手可把持操作，曲線制作、探頭校準等常規操作均可自動完成；核心處理器CPU主頻400M，能快速完成復雜運算，實現智能缺陷分析；低功耗設計配備大容量高性能鋰離子電池模塊可連續工作10小時以上；全中文主從式菜單，注重用戶體驗，集快捷按鍵、數碼飛梭旋輪、十字菜單三種操作方式于一體，不同使用習慣均可操作自如；支持多語言版本。防水、防油、防塵可達到IP65防護等級。是石油、化工、冶金、造船、航空、鐵路等領域缺陷檢測、質量控制、在役安全監測與壽命評估必備的專業精密儀器。

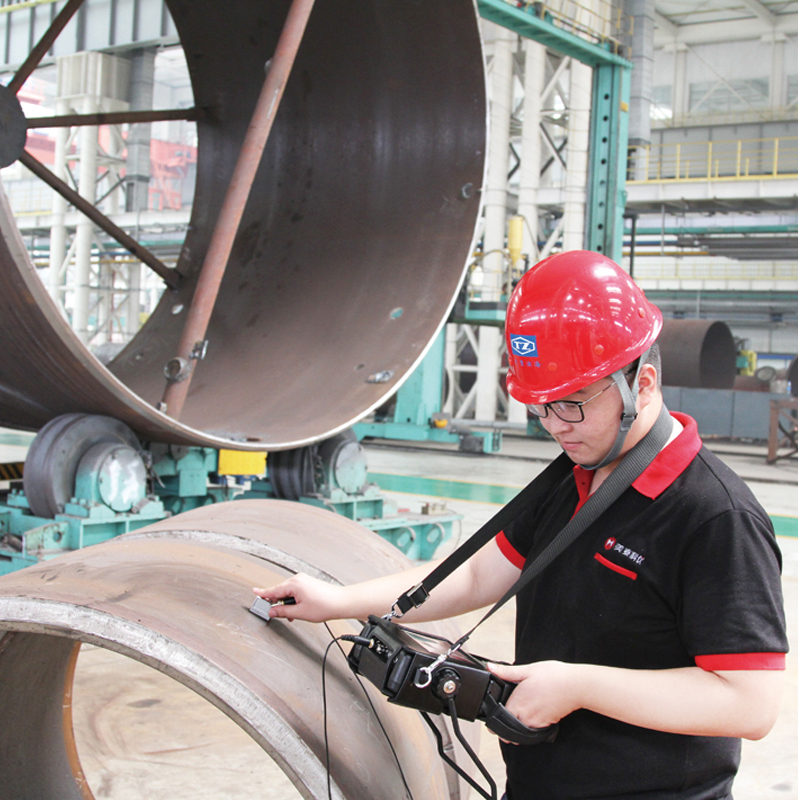

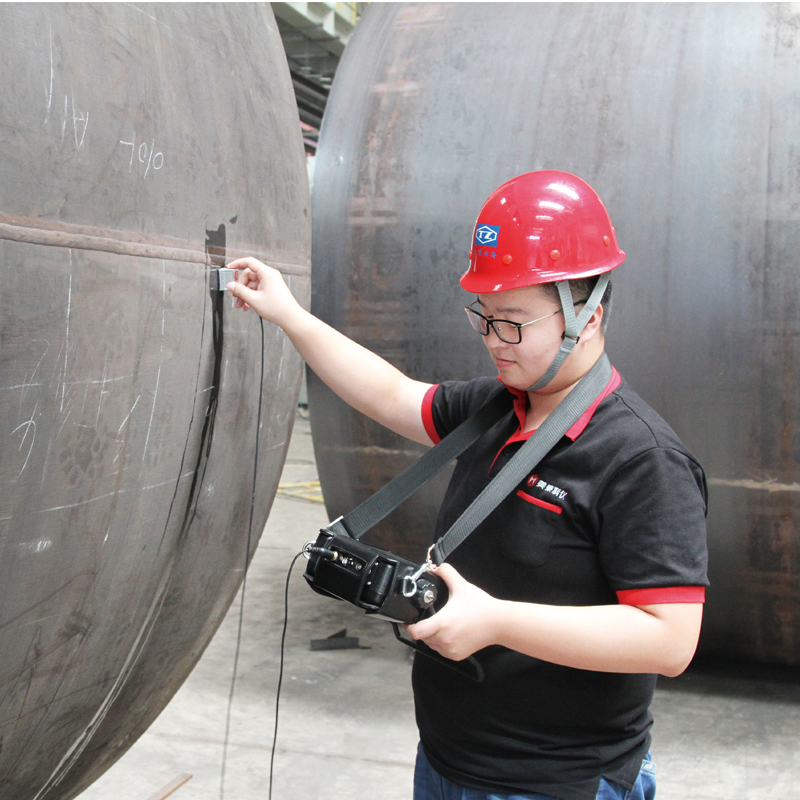

功能用途本儀器能夠廣泛地應用在制造業、鋼鐵冶金業、金屬加工業、化工業等需要缺陷檢測和質量控制的領域，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。
工作原理超聲波探傷是無損檢驗的主要方法之一。它是利用材料本身或內部缺陷的聲學性質對超聲波傳播的影響，非破壞性地探測材料內部和表面的缺陷（如裂紋、氣泡、夾渣等）的大小、形狀和分布狀況以及測定材料性質。超聲波探傷具有靈敏度高、穿透力強、檢驗速度快、成本低、設備簡單輕便和對人體無害等一系列優點。
工作條件環境溫度： (-10~50)℃
相對濕度： (20~95)%RH

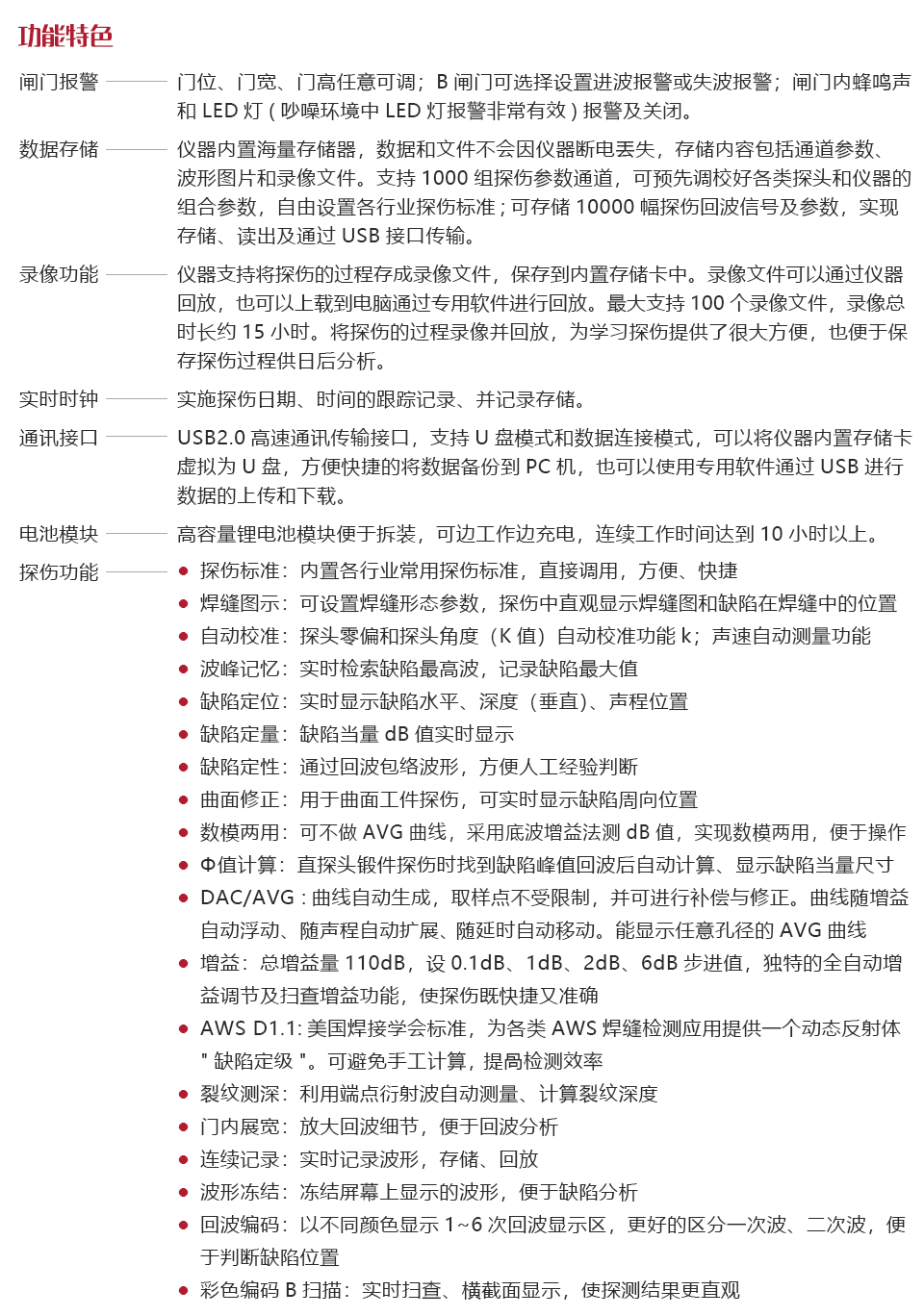

儀器特點?全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，操作便捷，技術領先。
?MUT800C采用全數字真彩色液晶顯示器，可根據環境選擇操作界面風格，液晶亮度可自由設定， 液晶顯示器的分辨率為640X480， 界面和波形的顯示更加細膩和人性化。
?大容量高性能鋰離子電池模塊使儀器連續工作時間延長到八小時以上；儀器輕小便攜，單手即可以把持，經久耐用，引導行業潮流。操作方法及注意事項?將探傷儀頂部的電池開關置于“ON”，然后按鍵開機。儀器屏幕上顯示開機自檢信息。自檢結束后，儀器自動進入探傷界面。在開機狀態下，按鍵可以實現儀器關機。
?儀器關機時會自動進行探傷參數的保存操作（存儲于默認的系統文件中，該文件用戶無法訪問），關機進行過程中請不要進行按鍵操作，也不要立即切斷電源，以防止破壞系統文件。如果由于某種原因破壞了系統文件，可以通過恢復出廠設置功能來修復。儀器關機后，所調試和設置的探傷參數不會丟失，下次開機后會利用默認的系統文件將儀器參數自動恢復。
?如果長時間不再使用探傷儀，請將探傷儀頂部的電池開關置于“OFF”，以保護儀器和鋰電池組。
?自動關機：當電池電壓太低時，屏幕上的電池圖標會閃爍顯示，然后探傷儀會自動關機斷電。注意事項
儀器頂部設計有鋰電池專用開關，以確保儀器和電池組的安全使用。當電池開關置于“OFF”位置時，電池組與儀器的電氣連接被切斷，儀器無法使用電池組供電，也無法對其充電；只有當電池開關置于“ON”位置時，電池組才可以對儀器供電，儀器也才可以對電池組充電。電池開關操作過程中，可能會引起儀器自動開機、關機，屬正?，F(xiàn)象，不會損壞儀器。
儀器的保養與維護?按鍵操作時，不宜用力過猛，不宜用沾有過多油污和泥水的手操作儀器鍵盤，以免影響鍵盤的使用壽命
?探傷儀使用完畢，應對儀器的外表進行清潔
?儀器應存放在干燥清潔的地方
?儀器應避免油或水等液體進入儀器內部，經常清潔儀器表面
?探頭連線，通訊電纜等切忌扭曲重壓；在拔插電纜連線時，應抓住插頭的根部，不可抓住電纜線拔、插或拽 -
-
檢測范圍 (0~9999)mm 工作頻率 (0.2~20)MHz 聲速范圍 (300~15000)m/s 動態范圍 ≥36dB 垂直線性誤差 ≤2.5% 水平線性誤差 ≤0.1% 顯示分辨率 640*480真彩色液晶顯示屏 分辨力 >40dB(5P14) 盲區 5MM 靈敏度余量 >65dB(深200mmФ2平底孔) 數字抑制 (0~80)%，不影響線性與增益 錄相時長 15小時以上 電噪聲電平 ≤8% 探頭類型 直探頭、斜探頭、雙晶探頭、穿透探頭 閘門 進波門、失波門；單閘門讀數、雙閘門讀數 報警 蜂鳴報警，LED燈報警 探傷標準 內置各行業常用探傷標準，直接調用，方便、快捷 焊縫圖示 可設置焊縫形態參數，探傷中直觀顯示焊縫圖和缺陷在焊縫中的位置 自動校準 探頭零點和探頭角度（K值）自動校準功能；聲速自動測量功能 記憶 實時檢索缺陷最高波，記錄缺陷峰值回波 定位 實時顯示缺陷水平、深度（垂直）、聲程位置 缺陷定量 缺陷當量dB值實時顯示 缺陷定性 通過回波包絡波形，方便人工經驗判斷 曲面修正 用于曲面工件探傷，可實時顯示缺陷周向位置 DAC/AVG 曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG曲線 AWS 美國焊接學會標準，為各類AWS焊縫檢測應用提供一個動態反射體“缺陷定級”?？杀苊馐止び嬎悖岣邫z測效率 裂紋測深 利用端點衍射波自動測量、計算裂紋深度 門內展寬 放大回波細節，便于回波分析 連續記錄 實時記錄波形，存儲、回放 波形凍結 凍結屏幕上顯示的波形，便于缺陷分析 回波編碼 以不同顏色顯示1~6次回波顯示區，便于判斷缺陷位置 B型掃描 （彩色編碼B掃描）實時掃查、橫截面顯示，使探測結果更直觀 環境溫度 (-10~50)℃ 相對濕度 (20~95)%RH 供電 直流（DC）9V；鋰電池連續工作10小時以上 節電方式 低功耗設計 持續工作時間 10小時以上 防護等級 IP64 通訊接口 USB2.0高速通訊傳輸接口 PC端軟件 有 工作語言 中英文可自由互換 外型尺寸 280×220×70(mm) 整機重量 5.5KG -

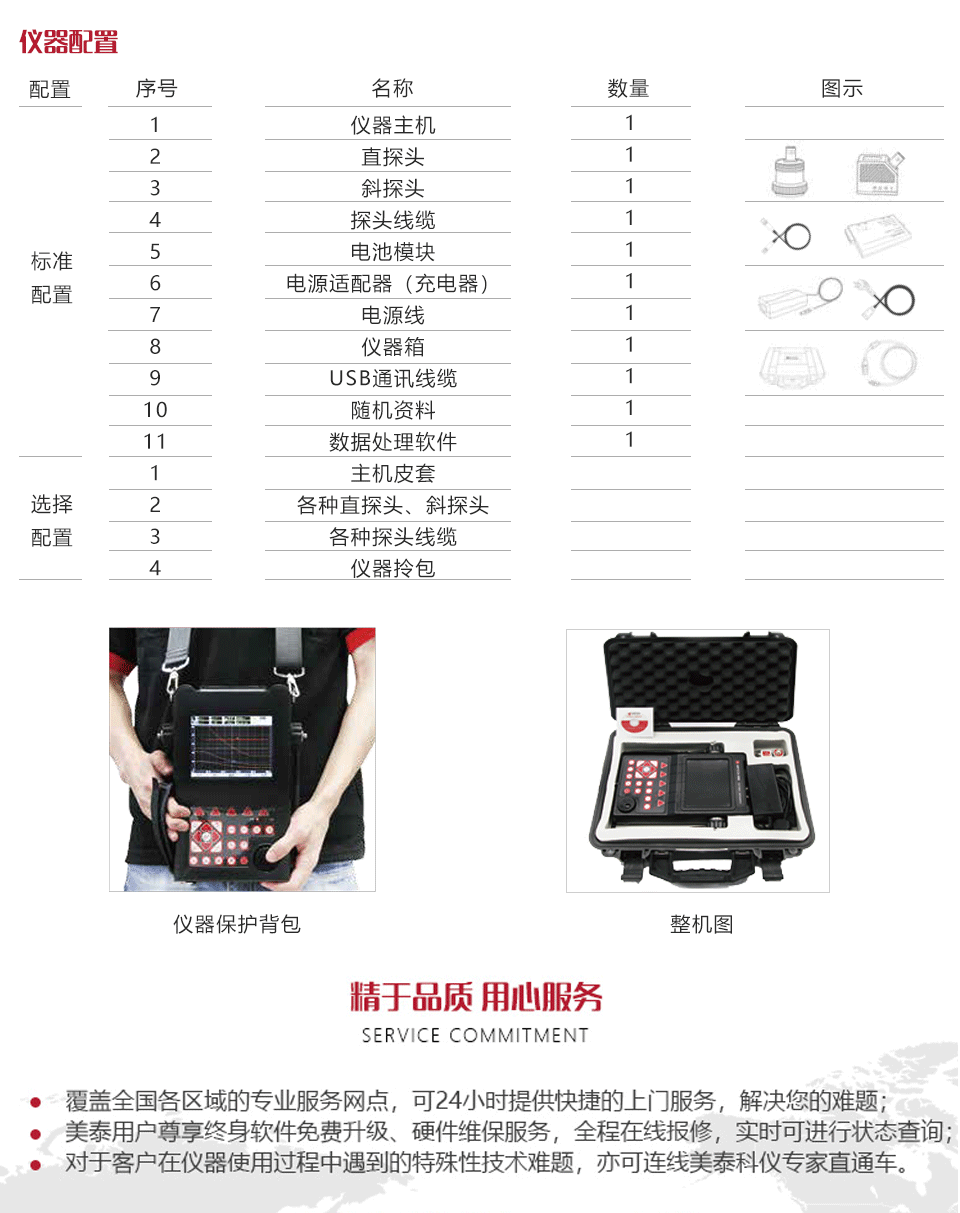

探傷儀直探頭 美泰標準超聲波探傷儀直探頭，頻率：4MHz，探頭晶片直徑：10mm,屬美泰全線超聲波探傷儀產品的標準配置。直探頭主要由壓電晶片、阻尼塊和保護膜組成。超聲波由壓電晶片發出，經保護膜、耦合劑進入待測工件，因此直探頭中，超聲波傳輸?shù)膶嶋H距離=工件厚度+保護膜+耦合劑。使用前需校準直探頭，除去保護膜和耦合劑的距離，以減少這部分的誤差，提高測量準確性。直探頭適用于各類形狀規則的較大零件探傷，如鍛件、鑄件等。
探傷儀斜探頭 美泰標準超聲波探傷儀斜探頭，頻率：4MHz,探頭晶片尺寸：8*9mm,角度60?，屬美泰全線超聲波探傷儀產品的標準配置。斜探頭主要由壓電晶片、阻尼塊和斜楔塊組成。晶片發出超聲波經斜楔塊轉換為橫波傾斜入射至被測工件中。斜楔塊的材料為有機玻璃，可實現波型轉換。為了避免儀器在計算缺陷的距離時產生誤差，在使用斜探頭前，需要對其零偏、角度和前沿進行校準，通過校準可將這部分誤差自動減去，從而提高準確性。斜探頭適用于焊縫等常規探傷。

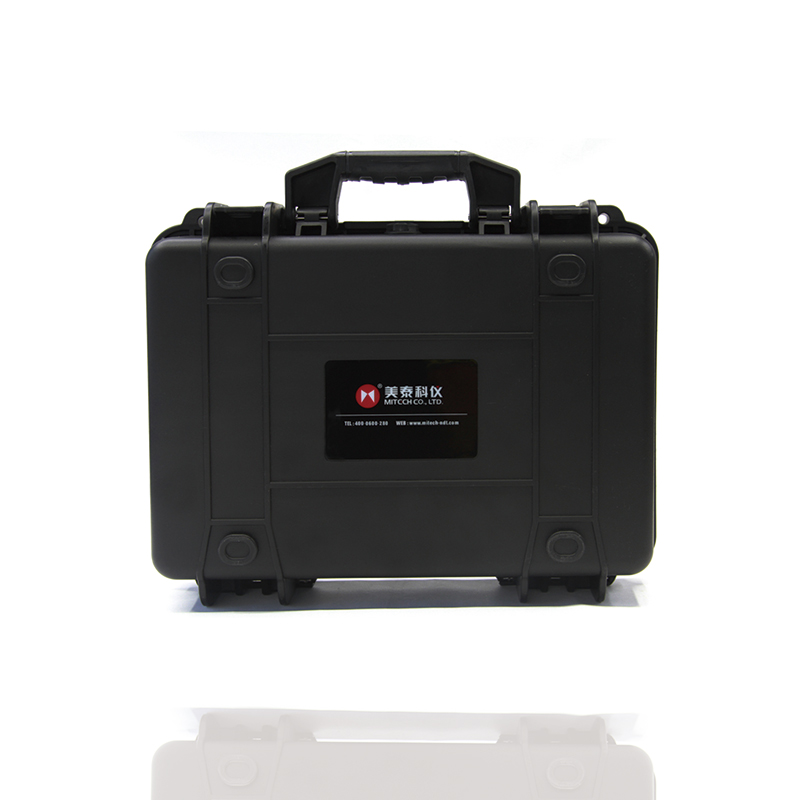

ABS儀器箱 美泰超聲波探傷儀儀器箱，長: 42 cm;寬:30cm;高:8.5cm。采用ABS工程塑料精制而成，密封防水、抗摔防震，具有耐熱性、耐低溫等優良性能，可有效防御惡劣環境中的油污、粉塵及各種腐蝕，箱體尺寸符合航空、列車攜帶標準（可放于座位底下和行李架上），小巧便捷可置于背包內，安全、可靠、穩定。
探傷儀C系列電源適配器 美泰超聲波探傷儀C系列電源適配器，屬本產品C系列儀器的標準配置，9V/4A，用于為儀器充電，充電時它能夠產生恒定電壓，有效保護儀器電路，使用方便、安全可靠。本儀器僅限使用本公司配套的專用電池組及電源適配器（充電器），否則可能會引起儀器損壞。
探傷儀C系列電池 美泰標準超聲波探傷儀C系列內置電池，電池類型為：鋰電池，電壓：7.2V,電池容量：8800mAh。屬美泰超聲波探傷儀C系列產品的標準配置。使用中，切勿自行拆解電池組；僅限使用本公司提供的專用的電源適配器進行充電，否則將會導致電池損壞，長時間不使用時，應定期充放電（約每月一次），防止失效。
探傷儀單晶探頭線 美泰超聲波探傷儀單晶探頭線,標準線長約200cm，Q9-Q9探頭線屬儀器的標準配置，用于主機和探頭的連接。
探傷儀電源線 美泰超聲波探傷儀電源線，長約：140cm，用于主機和電源適配器間的連接，設有國標電源線，歐規電源線，英規電源線，美規電源線等可供選擇。

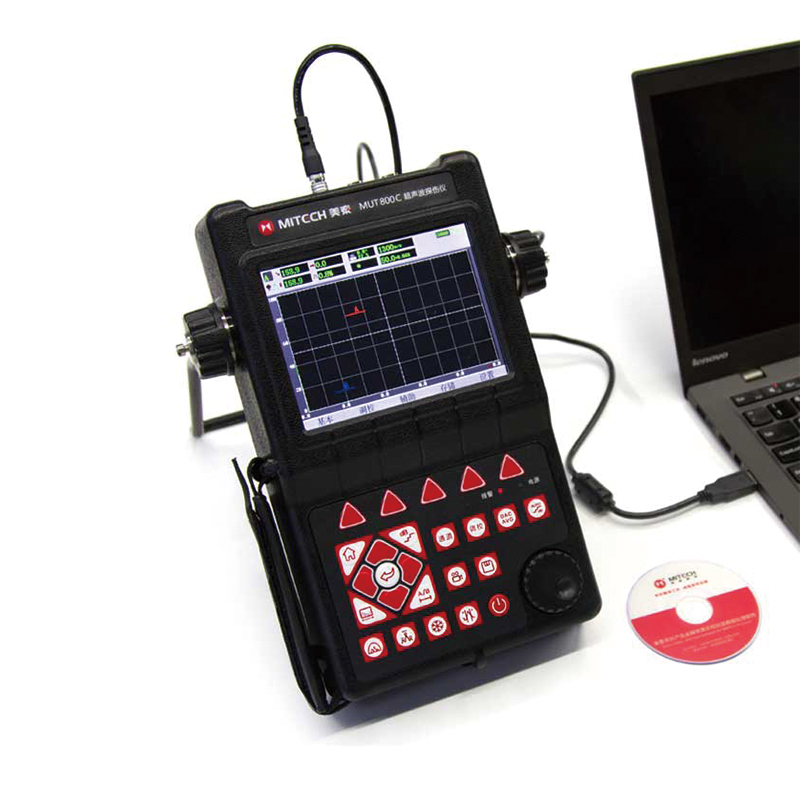

探傷儀USB通訊線纜 美泰超聲波探傷儀USB通訊電纜，長150cm，用于連接PC端與主機，以實現與電腦通訊、分析及存儲數據、打印探傷報告的應用。 探傷儀隨機資料 美泰超聲波探傷儀附有專用的隨機裝箱資料。包括產品合格證、保修卡、產品說明書、裝箱清單。隨機資料采用專用的銅版紙印制，說明書圖文設計，美觀、易懂、便于長久保存。注：美泰品牌系列產品的隨機資料均可登陸euxwp122.cn下載電子版。 探傷儀C系列旋轉支架 美泰超聲波探傷儀C系列旋轉支架，探傷作業時可通過調整旋轉支架的旋轉角度來獲得適當視角，以方便、舒適操控儀器。 -

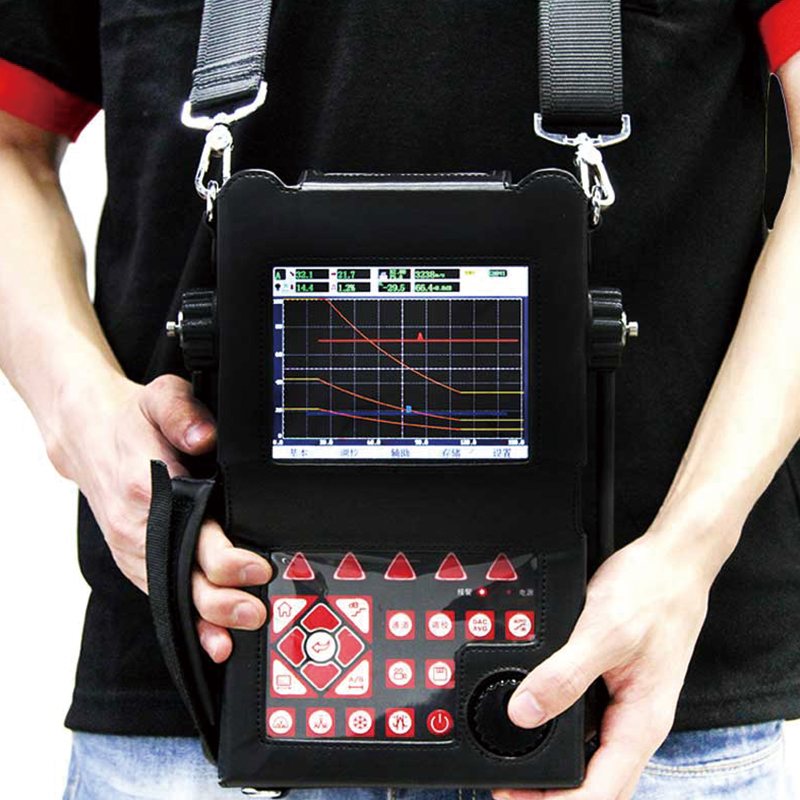

探傷儀C系列背帶、主機皮套 美泰超聲波探傷儀主機皮套長27.5cm, 寬17cm,高8cm，用于保護儀器，內置背帶，可根據需要自行調節。
探傷儀高端單晶直探頭 2P/2.5P/4P/5P、Φ24/Φ25/Φ30等多種規格可選，適用于各類形狀規則的較大零件探傷，如鍛件、鑄件等。
探傷儀高端單晶斜探頭（45°-70°） 2P\2.5P\4P\5P(8×8，8×9，9×9，10×10，8×12，10×12，10×12，13×13，14×14)多種規格可選，適用于焊縫等常規探傷。
探傷儀雙晶直探頭（F5-F30） 規格：1.25P/2.5P/5P、Φ10、Φ14、Φ20等多種規格可選，用于薄板、棒材的檢測。探頭的弧度可根據被測棒材的直徑選用。 小徑管探頭(5P6*6 K2 38.7?) 規格：5P, 6*6,38.7? K值為2 用于薄壁管焊縫檢測。 縱波斜探頭 1.25P/2.5P/5P(7*9，13*13，14*14)，K2/K2.5/K3，規格可選，可用于檢測直聲束無法到達的部位、或者缺陷的方向與檢測面之間存在夾角的區域。 表面波探頭 規格：2.5P 6*8 62/72? 用于探測近表面的缺陷。 短前沿探頭 規格：5P (6×6) 70°用于探測薄壁焊縫，有效減少探頭雜波。 可變角探頭 規格：2.5P 10*16 0-90度 能夠改變?nèi)肷浣堑奶筋^，可用于制作試驗機。
水浸探頭（2.5P14Q9） 規格：2.5P 14Q9，用于水浸法探傷的探頭。
探傷儀儀器拎包 美泰超聲波探傷儀拎包長33cm、寬17cm、高21.5cm，可將探傷儀主機及配件置于拎包內，便于隨身攜帶。 可拆卸式探頭 2.5P、Φ20、K2,各部件可拆卸，是進行斜射探傷用的探頭，主要用于橫波探傷。 探傷儀探頭楔塊 為了使超聲波傾斜入射到檢測面而裝在晶片前面的楔塊。 單晶探頭線(Q9-C9) 美泰超聲波探傷儀單晶探頭線,長200cm，Q9 C9即直徑分別為9mm和9mm，屬美泰全線超聲波探傷儀產品的可選配置，用于連接主機和探頭。 單晶探頭線（C9-C5） 美泰超聲波探傷儀單晶探頭線,長200cm，C9 C5即直徑分別為9mm和5mm，屬美泰全線超聲波探傷儀產品的可選配置，用于連接主機和探頭。 單晶探頭線（C9-C9） 美泰超聲波探傷儀單晶探頭線,長200cm，C9 C9即直徑分別為9mm和9mm，屬美泰全線超聲波探傷儀產品的可選配置，用于連接主機和探頭。 雙晶探頭線(Q9/C9-C6) 美泰超聲波探傷儀雙晶探頭線,長200cm，Q9/C9 C6即直徑分別為9mm和6mm，屬美泰全線超聲波探傷儀產品的可選配置，用于連接主機和雙晶探頭。 雙晶探頭線（Q9/C9-C5） 美泰超聲波探傷儀雙晶探頭線,長200cm，Q9/C9 C5即直徑分別為9mm和5mm，屬美泰全線超聲波探傷儀產品的可選配置，用于連接主機和雙晶探頭。
